RCDB圓盤懸掛式干式電磁除鐵器

RCDB系列干式電磁除鐵器（亦稱PDC系列盤式RCDY系列）是一種用于清除粉狀或塊狀非磁性物料中染鐵的除鐵裝置。其(qi)內部采用電工專用樹脂澆注，自冷式(shi)全密封(feng)結構，具有透磁深度大、吸(xi)力強、防塵、防雨、耐(nai)腐蝕等特點，在(zai)極(ji)其惡劣的環境中(zhong)仍能可靠運行。
　　該產品可除(chu)去混雜(za)在(zai)非磁(ci)性物中0.1～30公斤的(de)鐵磁(ci)性物質。
　　該產品有自卸式(shi)電磁(ci)除鐵器(qi)：RCDD系列干式自卸式電磁(ci)除鐵器

適用范(fan)圍：
　　用于破碎機(ji)前及輸送機(ji)膠(jiao)帶上的任(ren)何(he)物料除鐵，可適用于各種惡劣(lie)的環境條件。

技術特點：

　　磁路采用計算機模(mo)擬設計，透磁深度大(da)，磁力(li)強。

　　內部采用電工專用樹脂澆(jiao)注，自冷(leng)式全密封結構，防塵、防雨、耐腐蝕。

　　波(bo)翅型散(san)熱(re)片，使散(san)熱(re)面積大(da)大(da)增加，有效控制了(le)溫(wen)升。

　　可有(you)效吸除混雜在非(fei)磁性(xing)物(wu)料中0.1-35公斤(jin)的(de)鐵磁性(xing)物(wu)質。
RCDB系列（圓盤式）干式電磁除鐵器動畫演示：

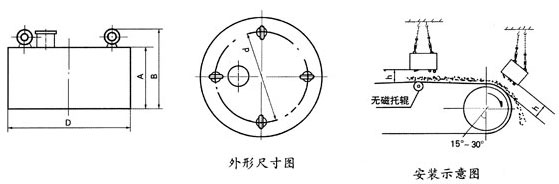

外形尺寸及安裝示意圖：

主要技術參數(shu)：（普通系(xi)列）

型號	適應帶速mm	懸掛高度mm	磁場強度≥MT	物(wu)料厚度≤mm	勵磁功率≤kw	適應帶速≤m/s	重(zhong)量 kg
RCDB-3	300	75	50	50	0.4	2.5	185
RCDB-4	400	100	50	70	0.6		300
RCDB-5	500	150	60	90	1.0		430
RCDB-6	600	175	60	120	1.6		580
RCDB-6.5	650	200	70	150	2.0		680
RCDB-8	800	250	70	200	3.6		950
RCDB-10	1000	300	70	250	5.0		1520
RCDB-12	1200	350	70	300	6.8		2250
RCDB-14	1400	400	70	350	9.0		2950
RCDB-16	1600	450	70	400	13.0		4800
RCDB-18	1800	500	70	450	18.0		6900

主要技(ji)術參數：（超強系(xi)列）

項目		冷卻方式(shi)	適(shi)應帶寬 mm	額定高度 mm	磁場強度 mT	勵磁功(gong)率 kw	適應帶速 ≤m/s	外形尺寸mm φD×B	重量
參數
型號
RCDB-6.5	T1	干式自冷	650	200	90	4	5.8	960*390	920
	T2				120	6		960*480	1450
	T3				150	10		1000*550	2120
RCDB-8	T1		800	250	90	5.3		1200*400	1510
	T2				120	7.5		1200*450	1920
	T3				150	11.5		1300*520	2600
RCDB-10	T1		1000	300	90	7.1		1300*450	2320
	T2				120	9		1300*540	3010
	T3				150	14		1500*560	3480
RCDB-12	T1		1200	350	90	9		1500*480	3290
	T2				120	13.5		1500*560	4100
	T3				150	16		1600*620	5300
RCDB-14	T1		1400	400	90	11.5		1750*580	4500
	T2				120	18		1750*700	6100
	T3				150	25		1950*880	7500
RCDB-16	T1		1600	450	90	18		1900*620	5800
	T2				120	25		1950*680	7100
	T3				150	40		2000*850	9320
RCDB-18	T1		1800	500	90	25		2150*920	7350
	T2				120	32		2200*1030	9200
	T3				150	45		2200*1030	13800
RCDB-20	T1		2000	550	90	30		2200*1030	8600
	T2				120	40		2350*1080	13500
	T3				150	50		2650*1320	17200
